软件说明

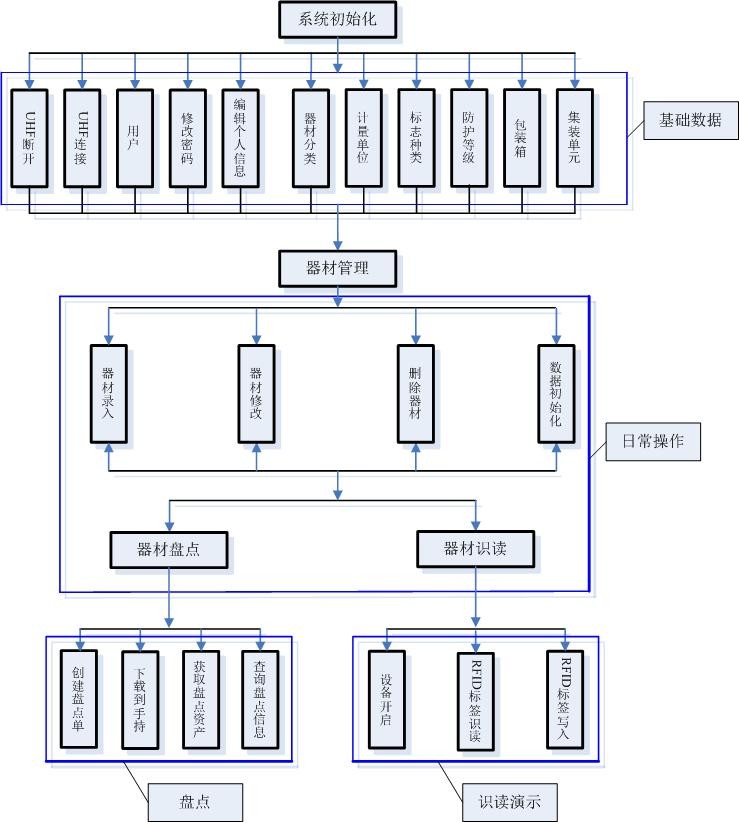

一、 操作流程

二、 PC端功能描述

2.1用户登录

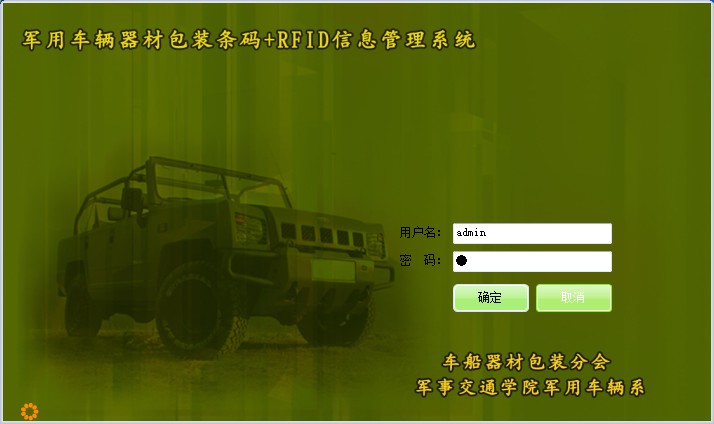

登录界面如下图所示：

可以有不同的用户名

2.2系统主界面

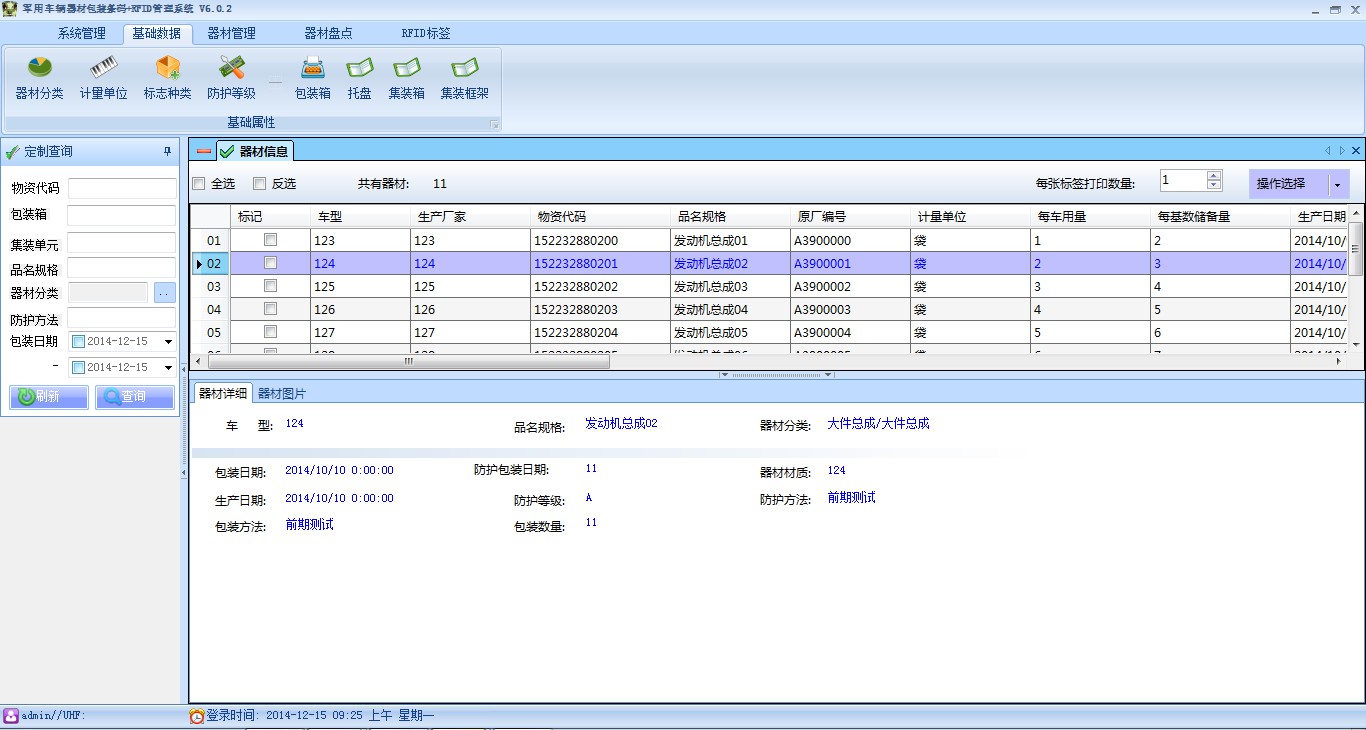

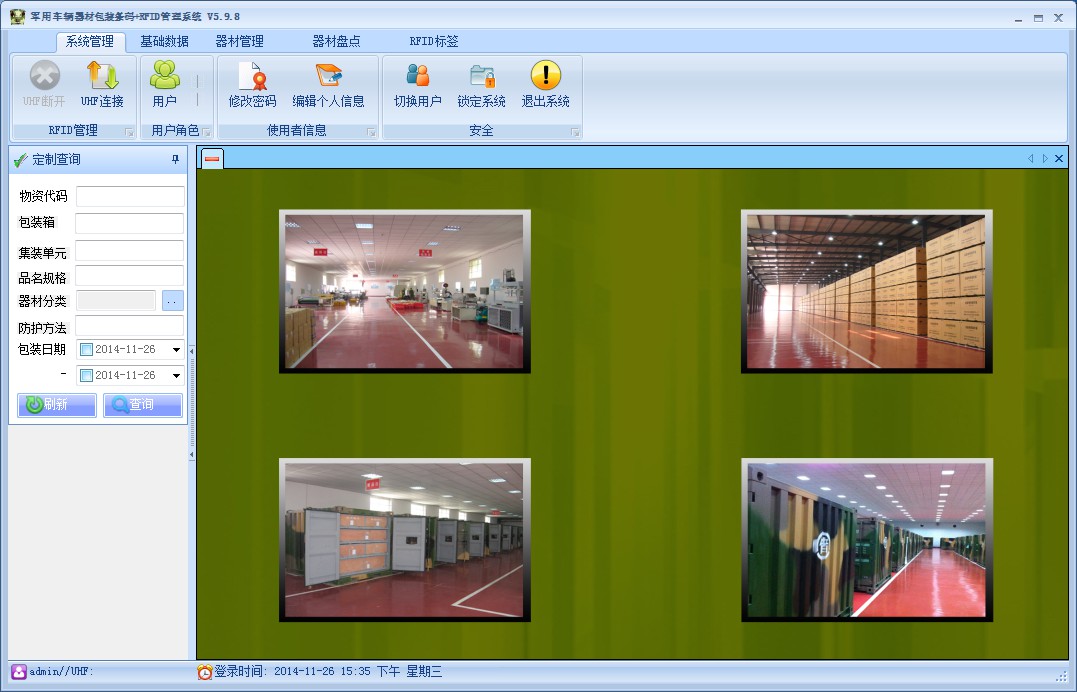

主界面如下图所示：

信息界面如下图所示：

业务规约：

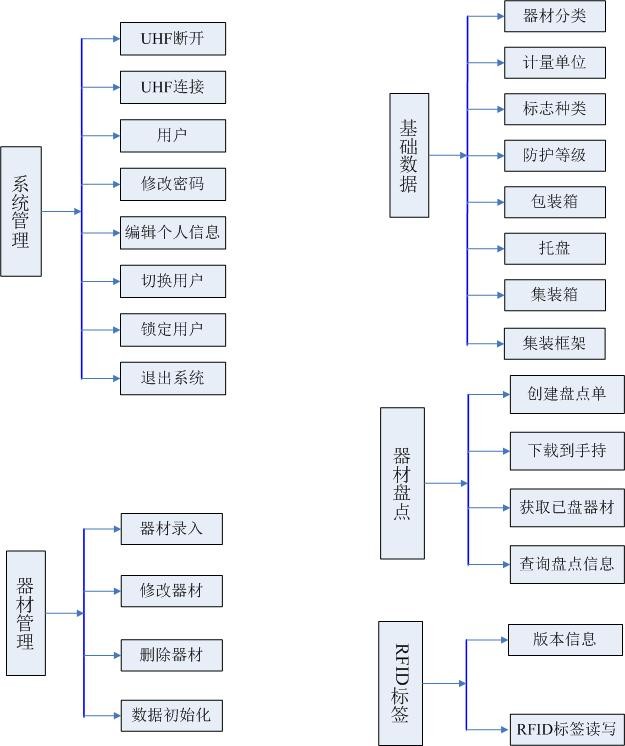

l 界面最上方为菜单栏，各菜单的结构如下：

l 界面左边为器材信息的查询条件。

查询条件有：物资代码、包装箱、集装单元、品名规格、器材分类、防护方法、包装日期。

l 界面右边为器材的详细信息，并可以对器材进行增删改查等各种操作。

2.3UHF 断开/连接

此处的连接即可在查询时直接识读物资代码、包装箱号、集装单元号查看其详细信息，省去手动输入。

2.4用户信息

此处用户信息指的是登录用户的信息。

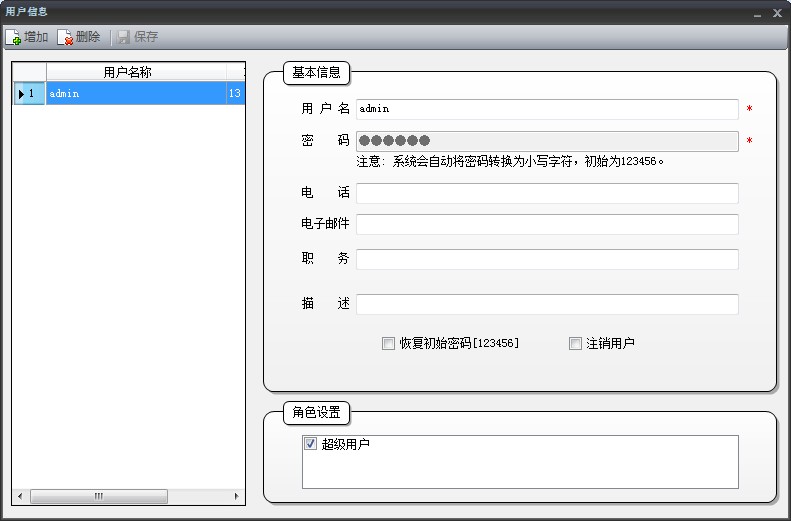

用户信息的界面如下：

业务规约：

l 增加用户：点击“增加”按钮，输入用户名、密码、电话等信息，点击“保存”按钮。

l 删除用户：首先在左边的列表中选中要删除的用户，点击“删除”按钮。

l 如果有用户由于某种原因不再使用本系统，而又不想删除该用户，可以勾上“注销用户”，这样的话该用户将无法登录。

注意：不允许有重复的用户名称，密码不能为空。

2.5修改密码

在本系统中，只允许修改自己的密码，即当前登录者的密码。如果密码遗忘，可以使用“用户管理”中的“恢复初始密码[123456]”功能。

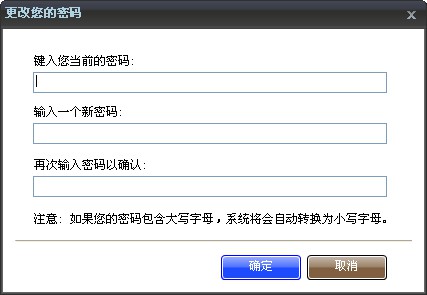

修改密码的界面如下：

2.6编辑个人信息

在编辑个人信息中，登录者可以修改自己的信息。用户名和角色不可以修改，角色统一在“用户信息”中进行设置。

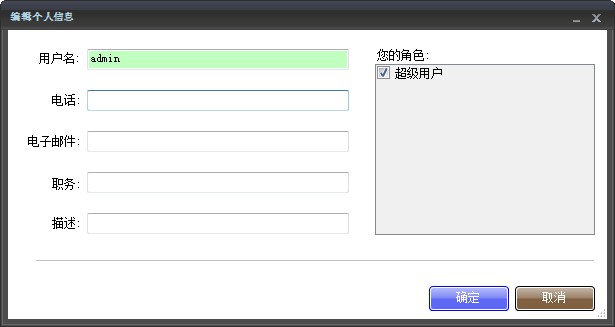

编辑个人信息界面如下：

2.7切换用户

切换用户指的是在不退出系统的情况下变更登录人。让用户更加方便的进行其它操作。

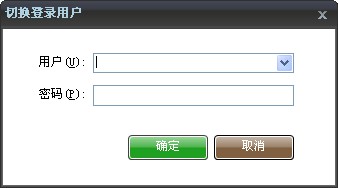

切换用户界面如下：

2.8锁定系统

锁定系统指的是在用户短时间离开的情况下，进行短时锁定，而不用退出本系统，并且必须提供密码才能再次进入本系统。

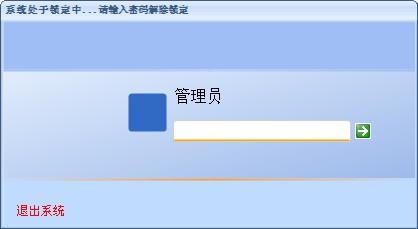

锁定系统界面如下：

2.9器材分类

器材分类采用树形结构定义，2级分类。

在器材分类中，每个分类包括类别名称、前缀符，可按需进行增加、修改、删除。

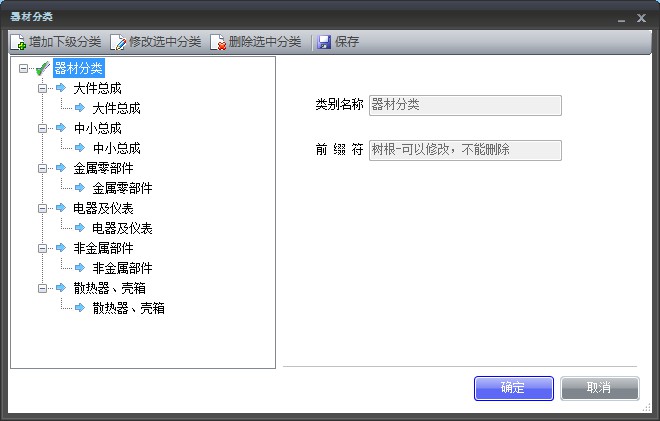

器材分类的界面如下：

2.10计量单位

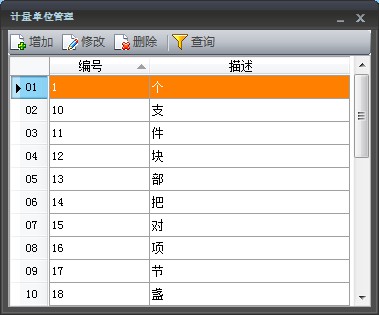

计量单位的界面如下，可按需进行增加、修改、删除、查询。

2.11标志种类

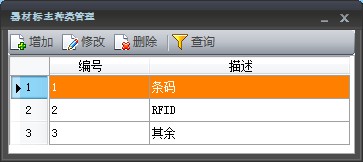

标志种类的界面如下，可按需进行增加、修改、删除、查询。

2.12防护等级

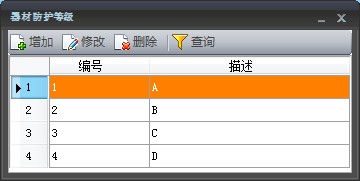

防护等级的界面如下，可按需进行增加、修改、删除、查询。

2.13包装箱

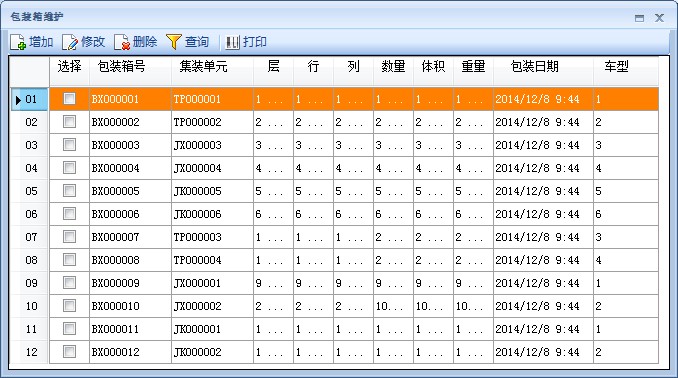

包装箱的界面如下，可按需进行增加、修改、删除、查询、打印。

2.14托盘

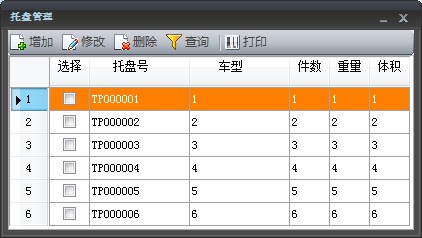

托盘的界面如下，可按需进行增加、修改、删除、查询、打印。

2.15集装箱

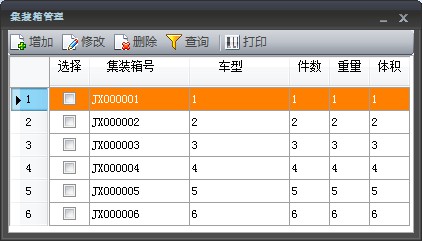

集装箱的界面如下，可按需进行增加、修改、删除、查询、打印。

2.16集装框架

集装框架的界面如下，可按需进行增加、修改、删除、查询、打印。

2.17器材录入

器材录入有两种方式：手工录入和文件导入。

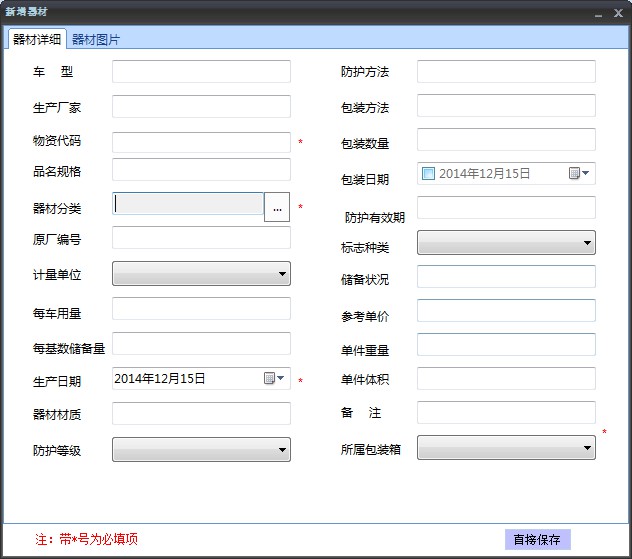

ü 下图所示是手工录入方式。

业务规约：

l 用户先输入品名规格再选择资产分类。依次填写车型，生产厂家，图片等信息后完成器材录入。其中物资代码、器材分类、生产日期、所属包装箱为必填项。

l 填写完成后，点击“直接保存”按钮保存器材信息。

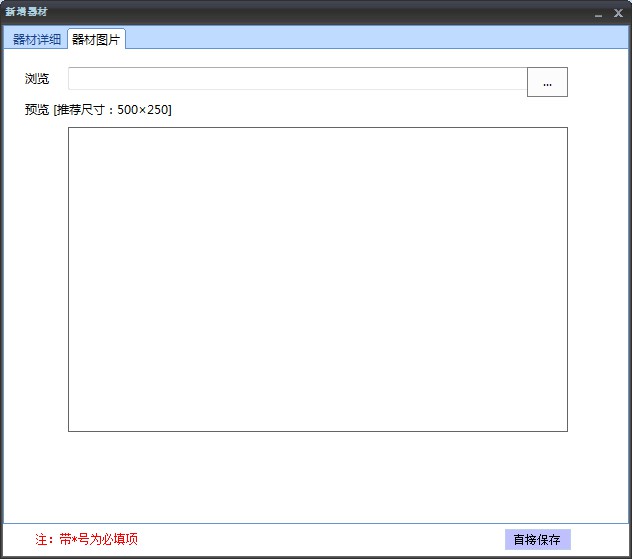

l 在资产图片信息中可以将拍摄到的资产图片添加到信息中。支持常见的JPEG、GIF、PNG、BMP等文件格式。如下图所示：

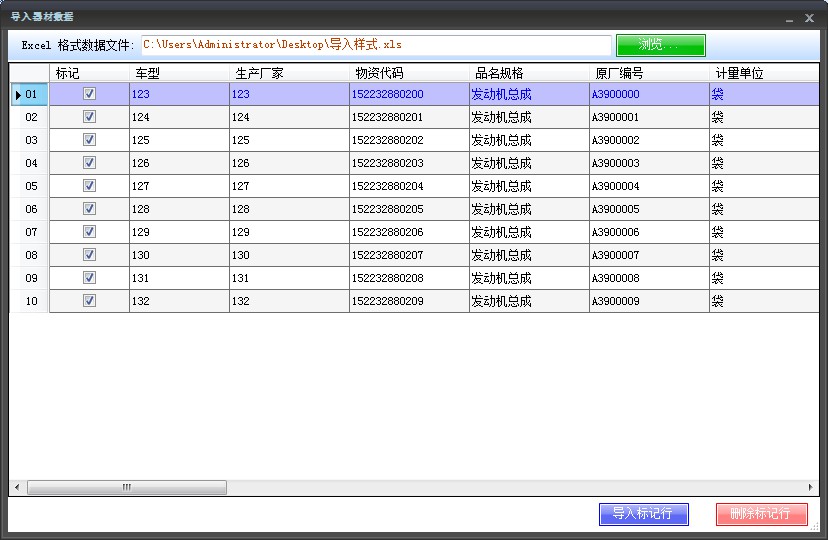

ü 下图所示为文件导入方式生成新器材：

【请注意：由于用户的数据文件模板不尽相同，文件导入采用客户定制的方式进行单独开发】

器材导入的基本原则：如果系统中已经存在该器材（物资代码），则更新该器材的相关信息。如果没有查到对应的物资代码，则新加一条器材。

业务规约：

l 点击“浏览…”按钮打开要导入的Excel器材数据文件，系统将读到的器材信息显示到下面的表格中。

l 点击“导入标记行”按钮将选中的器材导入到本系统中。

l 点击“删除标记行”表示将表格中所有“选中”行移除。删除该行表示将当前具有光标的行从表格中移除。所有的删除只是从浏览的表格中删除，不会从服务器中删除，也不会从原始的Excel表中删除。

l 如果Excel模板或数据格式不匹配，将会在状态栏中显示详细的错误信息。请不要将有错误信息的器材数据导入到本系统中，以防造成数据混乱。

2.18修改器材

该功能可以通过菜单“器材管理->修改器材”导航，也可以在“资产信息”界面中点击右键菜单到达。

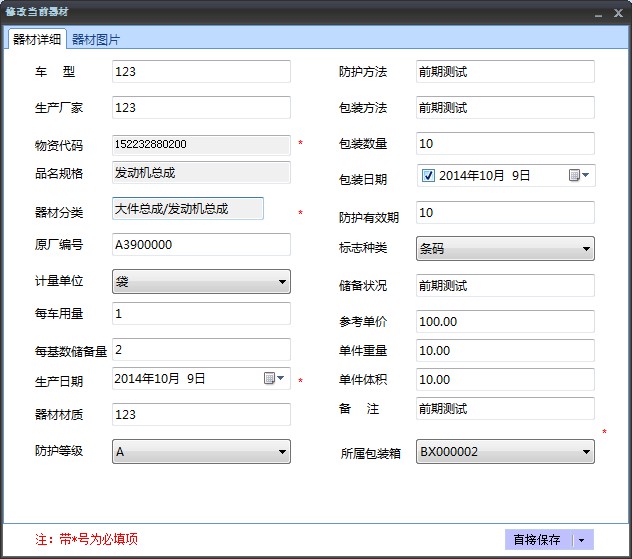

修改器材的界面如下：

业务规约：

l 在器材信息界面中，选中要修改的器材，点击菜单“器材管理->修改器材”或右键菜单选择“修改器材”，弹出修改器材界面。

l 其中物资代码、器材分类、品名规格不能修改，其他信息均可以修改。如果物资代码有误，请首先删除该器材，然后重新录入该器材的副本。

l 修改完成后，点击“保存”按钮。

2.19删除器材

业务规约：

l 在器材信息界面中，选中要删除的器材，点击菜单“器材管理->删除器材”或右键菜单选择“删除器材”，系统将弹出是否确认删除信息，点击“是”将删除，请注意，删除器材无法恢复。

2.20数据初始化

数据初始化主要为单机盘点的客户使用，在盘点完成并将数据导出后，本系统中的资产信息，为了不影响下次盘点，可以将数据全部删除。

请谨慎使用该功能。数据初始化将删除除基础数据外的所有数据！包括器材信息、盘点信息等。

2.21打印器材标签

打印器材标签的界面即器材的信息界面如下：

业务规约：

l 首先查询出要打印的标签。

l 在查询得到的结果窗口中，使用“右键菜单”或点击“操作选择”进行单张或连续多张标签进行打印。

l 打印的时候请确认打印机是否接电、打开以及是否连接到当前的电脑上。

器材盘点

器材盘点的逻辑：创建盘点单->将盘点单下载到手持上->手持开始盘点，盘点完成后将盘点单上传到PC系统中->导出盘点信息。

2.22创建盘点单

创建盘点单就是确定要盘点的器材信息。将要盘点的数据查询出来，通过一个唯一的编号将这些零散的数据串起来，就是一个盘点单，这个唯一的编号就是盘点单编号。

在以后盘点、导出或维护时，就可以根据盘点单快速定位到已经盘点的数据。

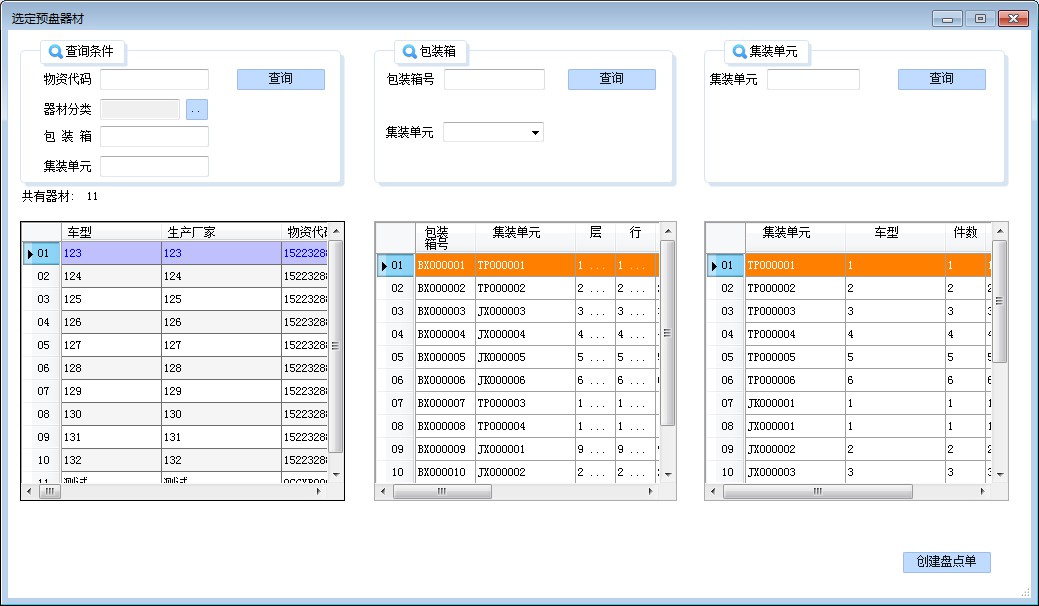

创建盘点单的界面如下：

业务规约

l 根据用户定义的查询条件得到要盘点的数据。

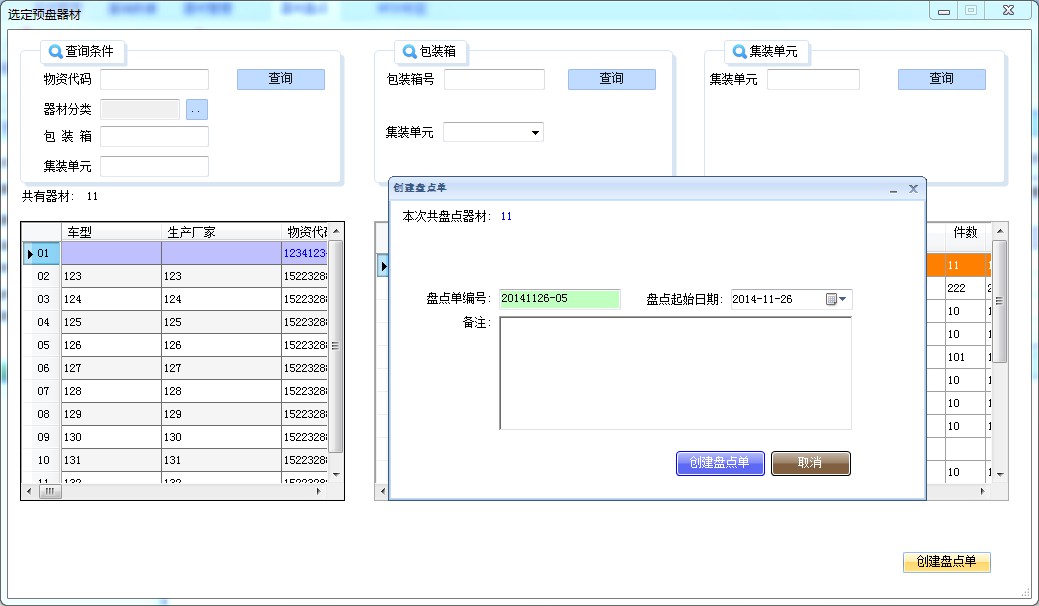

l 点击“创建盘点单”按钮，系统将弹出如下对话框：

系统将创建一个全局唯一的盘点单编号，该编号的生成规则是“年（yyyy）月（MM）日（dd）+ 当天流水”。图中所示盘点单编号“20141126-05”表示该盘点单的创建日期是2014年11月26日，最后两位数字“05”表示当天所创建的第五个盘点单。

“盘点起始日期”和备注只是供日后查看使用，在盘点时没有任何限制。

l 点击“创建盘点单”按钮系统将保存该盘点单。

l 注意：创建盘点单时务必有器材的信息、包装箱、集装单元的信息。

2.23下载到手持

下载到手持表示将已经创建的盘点单数据复制到手持上。

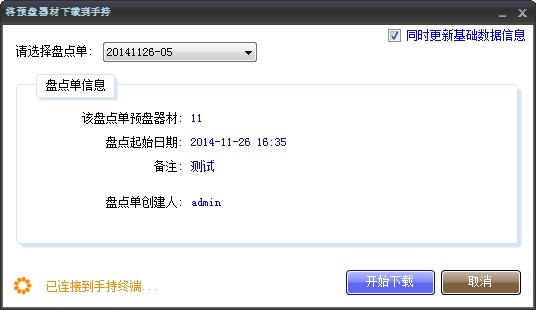

下载的界面如下：

业务规约：

l 首先在盘点单列表中，选择一个盘点单。选定后，系统将显示该盘点单的信息，包括预盘器材条目数、起始日期、备注，创建人。

l 如果是第一次使用本系统或者对基础数据信息有所修改，请选中界面右上角的“同时更新基础数据信息”，更新基础数据信息表示更新登录人等信息。

l 请确保左下角所显示的手持连接状态信息，若图中显示“未连接手持终端”表示手持没有通过底座成功连接到用户电脑上。必须显示“已连接到手持终端”才能进行数据的上传与下载操作。

如果显示为未连接到手持终端，并且底座已经连接到用户电脑上，请重新将手持插到底座上几次，确保连接成功。

l 点击“开始下载”按钮将会把数据复制到手持上。在下载的时候，如果数据量比较大，可能速度有点慢，请耐心等候，不要断开连接或关机。下载完成时，系统将提示“下载完成”。

然后就可以拿着手持进行盘点了。在盘点完成后，请及时将盘点数据上传到电脑上，以防遗忘更新。

2.24数据上传

数据上传表示将手持上已经盘点的数据上传到用户电脑上，该操作也是在PC机上。

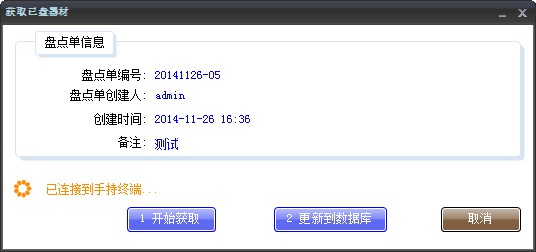

数据上传的菜单是“手持盘点->获取已盘器材”，界面如下：

业务规约：

l 首先请确保手持已经成功连接到PC电脑上。左下角显示为“已连接到手持终端”表示连接成功。

l 点击“开始获取”按钮，系统会提示关机手持上盘点系统字样，然后点确定会自动到手持的特定目录下将数据文件上传到PC机上。获取成功后，界面上会显示该盘点单的信息，包括单号、盘点单创建人等。

l 点击“更新到数据库”表示将刚刚获取的盘点信息回写到PC系统中。如果此处忘记“更新到数据库”，在点击菜单“查询盘点单信息”时，系统会重复提示“系统存在盘点数据，尚未更新到数据库”信息，以确保将盘点信息写入到数据库。

2.25查询盘点单信息

通过该功能，用户可以查看盘点单的盘点情况，已盘的会直接画上对勾，未盘的将没有对勾。

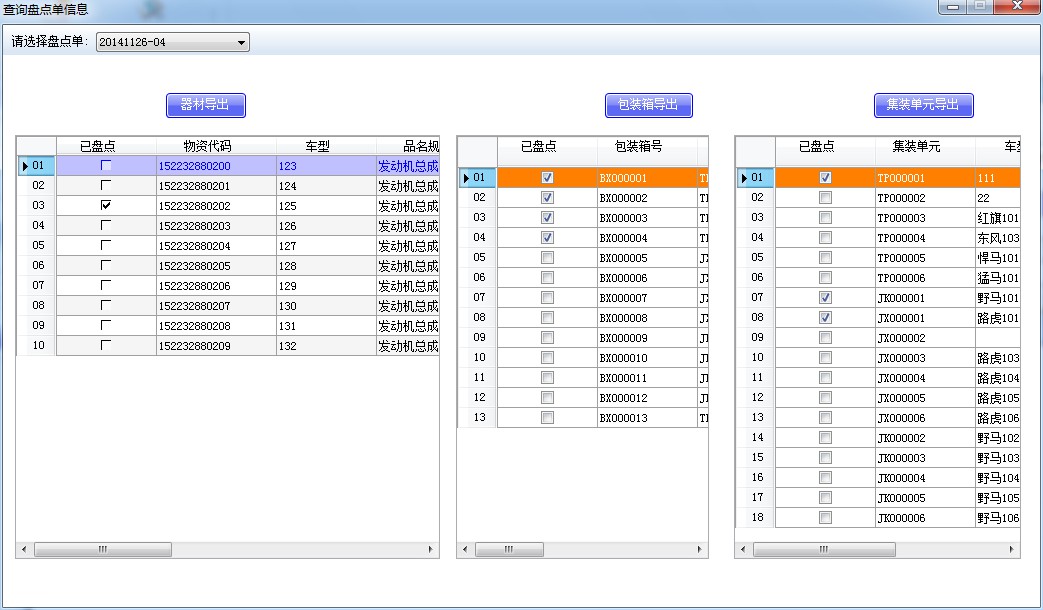

查询盘点单信息的界面如下：

业务规约：

l 器材盘点状况直接回传到PC系统直接双击即可查看其详细信息,。

l 箱的盘点状况为，当选择查看某一箱时直接（双击）进入本箱的详细单器材界面。

l 托盘的盘点状况为，当选择查看某一托盘的信息时，直接（双击）进入此托盘上箱的详细信息界面，然后再选择某一箱的详细内容时，双击进入此箱的详细单器材界面。

l 在界面打开时，系统会检查是否有“已经盘点，但尚未更新到数据库”的盘点单，并提示更新。

l 在盘点单列表中，选择一个盘点单，将会在盘点单信息中显示该盘点单的表头信息，明细信息也会显示到下面的表格中。

l 在明细信息中，会显示每一条资产的是否已盘点和器材信息。

三、 手持端功能描述

3.1手持登录

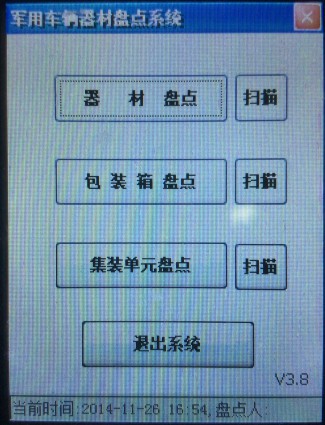

手持登录主界面为导航界面。状态栏只显示当前时间。

业务规约：

l 器材盘点、包装箱盘点、集装单元盘点的方式都是是通过RFID识读标签的方式对器材、包装箱、集装单元进行盘点。

l 后面的扫描都是通过扫描二维码的方式对器材、包装箱、集装单元进行盘点。

3.2各种盘点

器材盘点、包装箱盘点、集装单元盘点，三个盘点任选其一进行介绍：

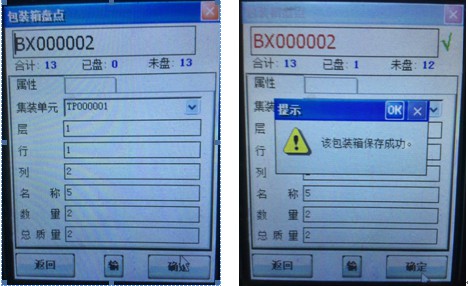

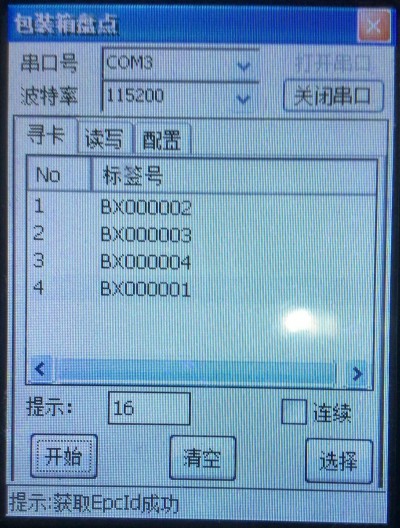

点击包装箱，包装箱盘点的界面如下：

业务规约：

l 首先点击界面右上角“打开串口”按钮。

l 用户拿着手持点击“开始”按钮，即可对包装箱上的RFID标签进行识读，正常情况下只能识读到一个标签（若两个标签距离太近也有可能识读到旁边的）。识读到标签后点击标签号，然后点界面右下角“选择”按钮，即可进入此包装箱的详细信息界面，如下左图，然后点击界面右下角“确定”按钮，点击提示框上“ok”按钮即可。

l 器材盘点和集装单元盘点的方式类似以上包装箱盘点的方式。

3.3各种扫描

l 三个盘点任选器材的扫描进行介绍：

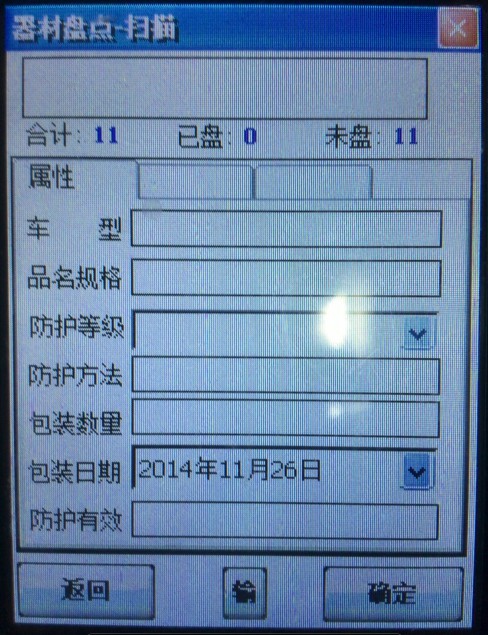

器材扫描界面如下：

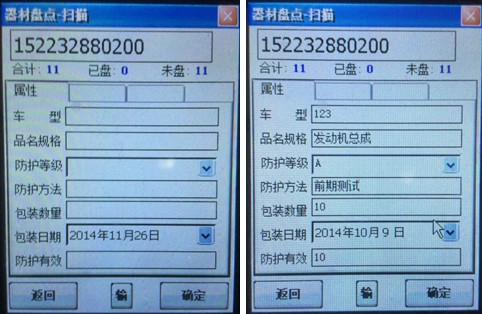

l 扫描器材上的二维码之后出现如下第一张图，会将物资代码识读到上面的输入框中，然后按下手持键盘左上角的“ok”键，会出现器材的详细信息，如下第二张图点击界面右下角“确定”按钮，点击提示框上的“ok”按钮保存即可。

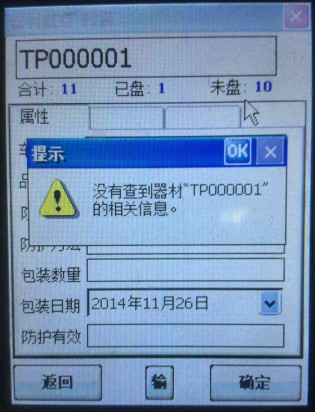

l 对于手持中不存在的器材，或识读错误系统将弹出如下图提示信息。

四、RFID标签

版本信息

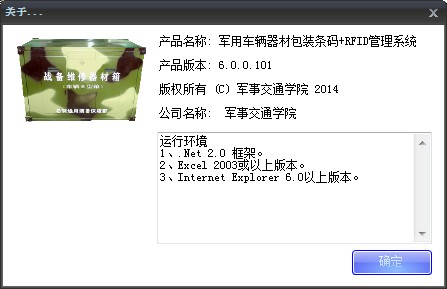

如下图，即本系统的版本信息。

4.1RFID标签读写

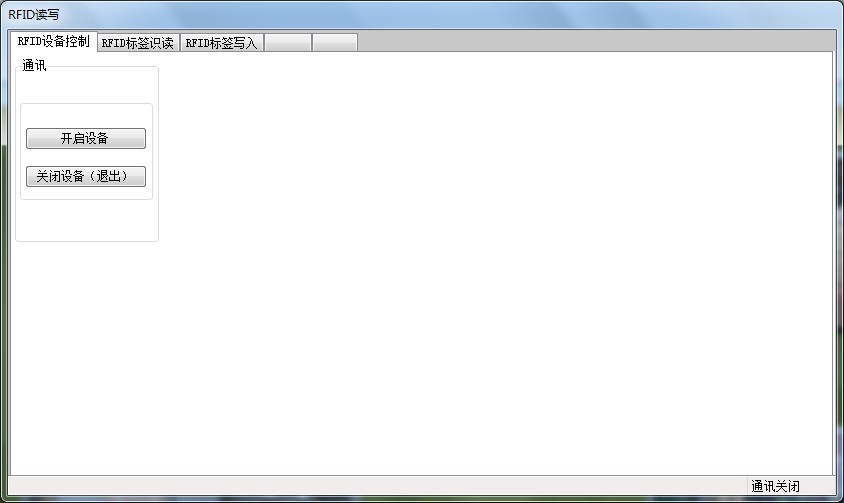

打开界面如下：

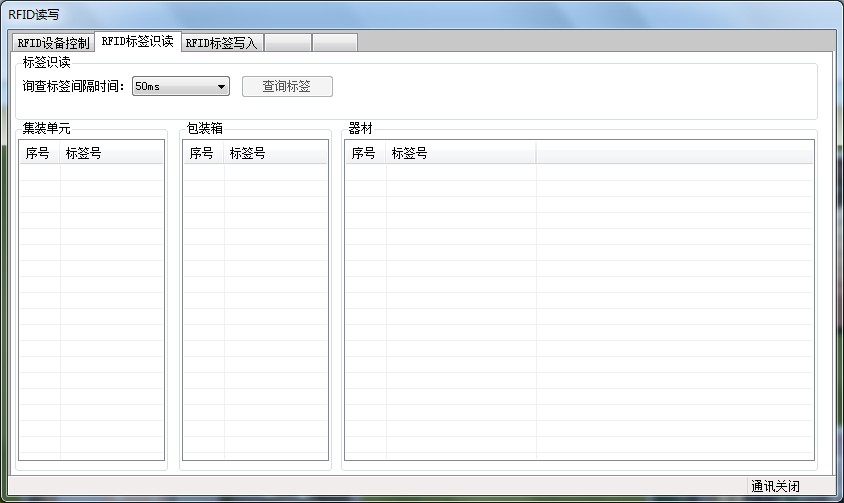

4.2首先需要开启设备，然后进入RFID标签识读界面，如下

点击查询标签，即可将可识读范围内的标签识读到相应的框中。

l 识读集装单元标签后，当选择查看某一集装单元的信息时，直接进入此集装单元的箱详细信息界面，然后再选择某一箱的详细内容时，进入此箱的详细单器材界面。

l 识读包装箱标签后，当选择查看某一箱时直接进入本箱的详细器材界面。

l 识读器材标签后直接双击即可查看其详细信息,。

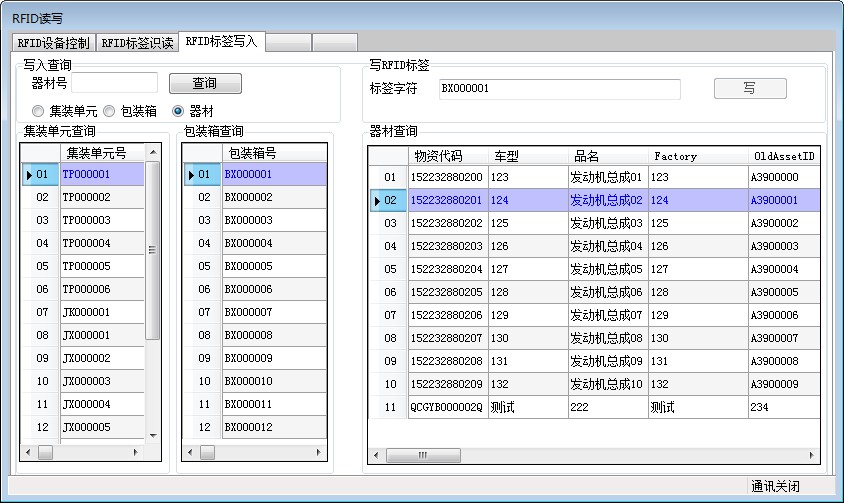

4.3RFID标签写入界面：

4.4写标签号

根据需要查询出要写入的集装单元、包装箱或器材的标签号，然后点击要写的某一个，右上方标签字符后面的输入框中会提取所点击的集装单元号、包装箱号或物资代码，此时点击写即可将标签号写入到RFID标签中。
