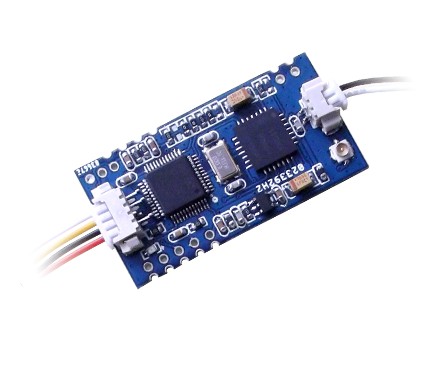

符号

IO类型

功能描述

+5V/+3.3V

电源/power

电源正极

GND

地/power

地

RXD

输入/I

UART接收端

TXD

输出/O

UART发送端

LED1

输出/O

外部LED驱动电路控制信号1，需加驱动电路

LED2

输出/O

外部LED驱动电路控制信号2，需加驱动电路

BUZ

输出/O

外部蜂鸣器驱动电路控制信号，需加驱动电路

ANT

输出/O

外接天线

RFU

保留/O

预留

RESET

输入/I

复位

频 段

13.56Mhz

波特率

9600~115200 bits/s( 可配置，默认9600）

读取距离

> 50-70mm (取决于标签和天线尺寸）

支持协议

ISO/IEC14443A

ISO/IEC 14443B

ISO/IEC 15693

支持卡片

(非接触式)

Ntag203、Ntag213、Ntag215、Ntag216；

Mifare One S50;

Mifare Ultralight;

Mifare OneS70

MifarePro

AT88RF020;

66CL160S;

SR176;

SRIX4K

I-code 2;

TI RFID Tag-it HF-I,

EM4135,

EM4034

通讯接口

UART(TTL)

工作电源

DC5V或3.3V（±5%）可选

工作电流

<10mA

工作温度

-10℃ ~ +70℃

储藏温度

-20℃ ~ +80℃

状态显示

外接LED&蜂鸣器（外加驱动电路）

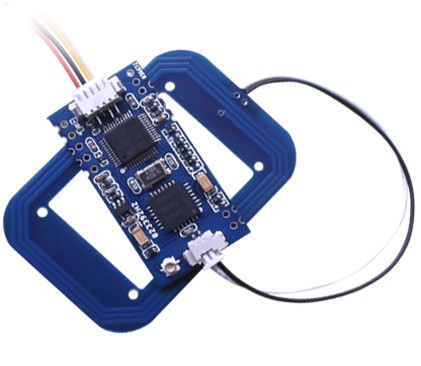

天线尺寸

外接，多种尺寸可选

尺 寸

39mmX19mmX1mm
